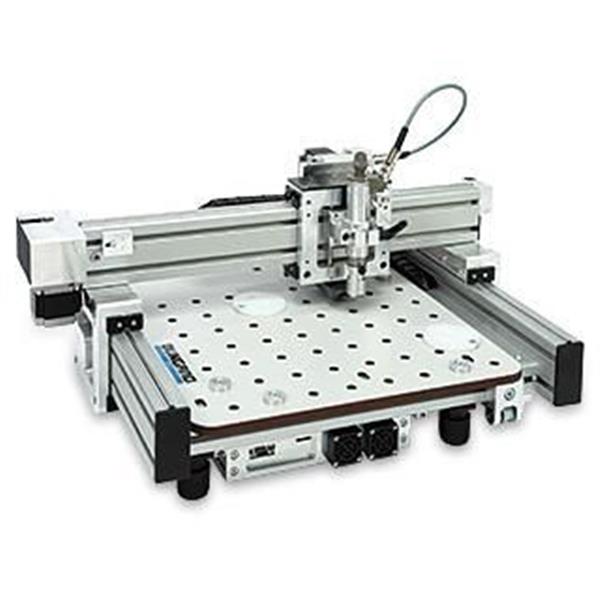

Máy Bungard CCD/2 là dòng máy khoan mạch in thay dao bán tự động. Ngược lại với dòng máy CCD/MTC, CCD/2 có kích thước vùng làm việc bằng 1/2 (325x250 mm so với 325x495 mm) và bộ điều khiển được tích hợp dưới bàn máy.
So sánh với dòng máy ATC, phần mềm ngắt quá trình hoạt động trong khi thực hiện thao tác thay dao bằng tay ( vẵn núm mở 1/4 vòng, sau khi thấy dao động cơ sẽ hoạt động trở lại và nhớ vị trí trước khi thấy dao)
Dòng máy CCD/2 có chung kết cấu vững chắc và độ chính xác như các dòng máy CCD khác. Đây là dòng máy lý tưởng cho sự khởi đầu.
Khác với các dòng máy CCD khác, tọa độ "0" của máy sẽ ở bên trái. Trục X sẽ ngang qua bàn máy và trục Y cố định trên bàn. CCD/2 không thể chuyển qua thay dao tự động. Nếu bạn muốn nâng cấp máy sau này, hãy liên hệ với chúng tôi trước. Nếu cần chúng tôi có thể tạo một phiên bản máy đặc biệt.
Thông số kỹ thuật:
| Nguồn cấp: |
110-240 V, 50-60 Hz + máy hút chân không (1500W) |
| Tốc độ động cơ: |
30.000 – 63.000 |
| Tốc độ dịch chuyển: |
1 – 9000 mm/min |
| Độ phân giải trên phần mềm: |
0,0001mm (0,1µm) |
| Độ phân giải cơ khí: |
độ phân giải bước: lựa chọn trên phần mềm: 1 mil, ½ mil, ¼ mil (= 6.35 Mikrometer) |
| Đường kính "dao": |
0.1mm – 3,175mm (được khuyên dùng, hỗ trợ đường kính tool lớn hơn) |
| Độ chính xác vị trí: |
20 ppm (0.002%) |
| Tốc độ định vị trục lớn nhất: |
9000/mm/min (=150 mm/s) |
| Tốc độ làm việc trục lớn nhất: |
9000/mm/min (=150 mm/s),
|
| Tốc độ khoan: |
5/s (= 18.000 holes/h= 300 holes/min) |
| Yêu cầu: |
Máy tính |
| Cố định board : |
Kẹp cố định, pin đánh dấu...
Option: bàn chân không
|
| |
CCD 2 |
| Trọng lượng kg |
30 |
| Kích thước mm |
700x550x300 |
| Vùng làm việc mm |
270x325x38 |
| Thay dao |
không |
