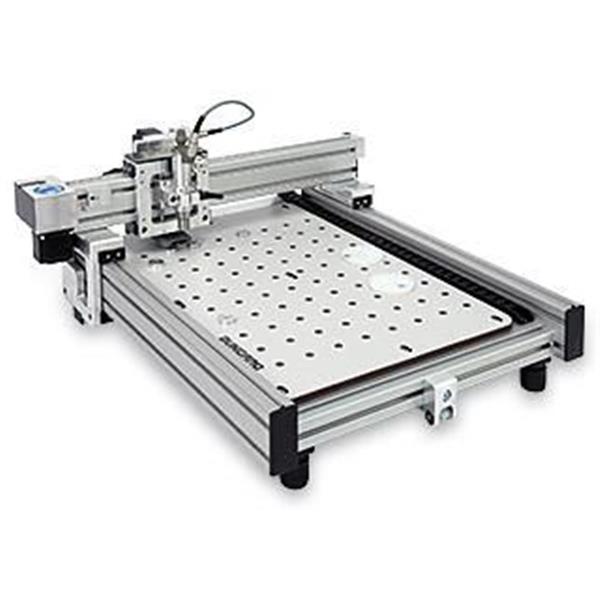

Máy phay khoan mạch Bungard CCD/MTC là dòng máy chất lượng cao với chức năng thay dao bán tự động (MTC = manual tool change).
CCD/MTC khác dòng máy CCD/2 bởi vùng làm việc rộng hơn (325x495mm so với 270x325mm) và bởi bộ điều khiển độc lập.
So sánh với dòng máy ATC, phần mềm sẽ ngắt hoạt động trong suốt quá trình thay dao bằng tay (xoay núm vặn 1/4 vòng, động cơ sẽ hoạt động trở lại và nhớ vị trí trước khi thay dao).
Với đầu khoan mạnh mẽ, thân máy vững chắc, Bungard CCD/MTC hoàn hảo cho việc định tuyến, khắc trên vật liệu nhựa, nhôm hay cá loại thép khác. 19" rack board cũng có thể thực hiện trên máy CCD/MTC.
Thông số kỹ thuật:
| Nguồn cấp: |
110-240 V, 50-60 Hz + vacuum cleaner (1500W) |
| Tốc độ trục: |
30.000 – 63.000 |
| Tốc độ dịch chuyển: |
1 – 9000 mm/min |
| Độ phân giải phần mềm: |
0,0001mm (0,1µm) |
| Độ phân giải cơ khí: |
step resolution: Software selectable: 1 mil, ½ mil, ¼ mil (= 6.35 Mikrometer) |
| Đường kính tool: |
0.1mm – 3,175mm (recommended, bigger tool diameter possible) |
| Độ chính xác định vị: |
20 ppm (0.002%) over the entire work space: |
| Tốc độ định vị trên trục (max): |
9000/mm/min (=150 mm/s) |
| Tốc độ làm việc trên trục (max): |
9000/mm/min (=150 mm/s), individual setting on a per-tool basis, independent from position speed
|
| Tốc độ khoan: |
5/s (= 18.000 holes/h= 300 holes/min) |
| Yêu cầu: |
Máy tính |
| Cố định bo mạch: |
kẹp bo mạch, pin đánh dấu....
Option: bàn hút chân không
|
| |
CCD / MTC |
| Trọng lượng kg |
35 |
| Kích thước mm |
700x800x300 |
| Vùng làm việc mm |
325x495x38 |
| Thay tool |
không |
