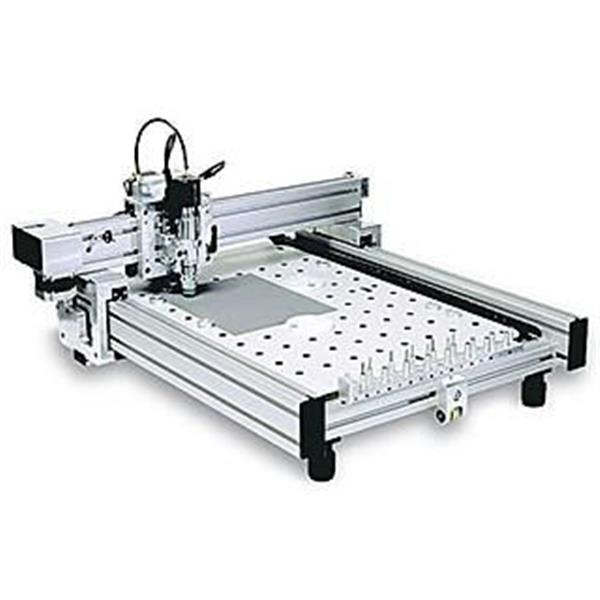

Máy phay khoan Bungard CCD/ATC là dòng máy cao cấp với chức năng thay tool tự động (ATC).
Dòng ATC cũng như các dòng máy CCD khác cho phép trực tiếp gia công từ dữ liệu khoan Excellon / Sieb&Meyer hoặc dữ liệu HP/GL để sản xuất PCB( khoan, cắt, cắt biên dạng, phay) hay cắt và khắc trên các chất liệu khác như nhôm, nhưa, thép.
CCD/ATC khác dòng máy CCD/MTC bởi có 15 vị trí thay dao tự động. Vùng làm việc giống nhau. So sánh với CCD/2 thì ATC có kích thước vùng làm việc lớn gấp 2 (325x495mm so sánh với 270x325mm của CCD/2) và một bộ điều khiển độc lập.
Máy ATC lý tưởng cho việc sản xuất PCB lớn,, linh hoạt với độ phức tạp và số lượng lỗ khoan nhiều. 19" rack boards cũng có thể được sản xuất.
Thông số kỹ thuật:
| Nguồn cấp: |
110-240 V, 50-60 Hz + vacuum cleaner (1500W) |
| Tốc độ trục: |
30.000 – 63.000 |
| Tốc độ dịch chuyển: |
1 – 9000 mm/min |
| Độ phân giải phần mềm: |
0,0001mm (0,1µm) |
| Độ phân giải cơ khí: |
step resolution: Software selectable: 1 mil, ½ mil, ¼ mil (= 6.35 Mikrometer) |
| Đường kính tool: |
0.1mm – 3,175mm (recommended, bigger tool diameter possible) |
| Độ chính xác định vị: |
20 ppm (0.002%) over the entire work space: |
| Tốc độ định vị trên trục (max): |
9000/mm/min (=150 mm/s) |
| Tốc độ làm việc trên trục (max): |
9000/mm/min (=150 mm/s), individual setting on a per-tool basis, independent from position speed
|
| Tốc độ khoan: |
5/s (= 18.000 holes/h= 300 holes/min) |
| Yêu cầu: |
Máy tính |
| Cố định bo mạch: |
kẹp cố định, pin đánh dấu...
Option: bàn hút chân không
|
| |
CCD/ATC |
| Trọng lượng kg |
35 |
| Kích thước mm |
700x800x300 |
| Vùng làm việc mm |
325x495x38 |
| Thay tool |
16 |
