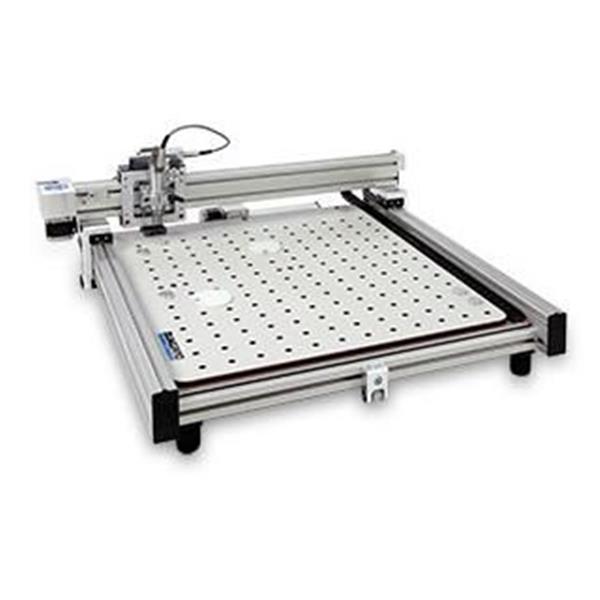

Dòng máy Bungard CCD/MTC/XL là hệ thống máy cao cấp với chức năng thay dao bán tự động (MTC = manual tool change).
CCD/MTC/XL khác máy CCD/MTC bởi vùng làm việc lớn hơn (500 x 600 so với 325x495mm của MTC).
So với máy ATC, phần mềm sẽ tự động ngắt hoạt động của máy trong quá trình thay dao bằng tay ( xoay núm vặn 1/4 vòng, động cơ sẽ tự hoạt động và nhớ vị trí chính xác trước lúc thay tool).
Với động cơ chất lượng cao, thiết kế vững chắc máy Bungard CCD/MTC/XL hoàn hảo cho việc gia công PCB, khắc trên nhựa, nhôm hay các loại kim loại khác.
Máy MTC/XL lý tưởng cho các bo mạch lớn và các ứng dụng đặc biệt.
Thông số kỹ thuật:
| Nguồn cấp: |
110-240 V, 50-60 Hz + vacuum cleaner (1500W) |
| Tốc độ trục: |
30.000 – 63.000 |
| Tốc độ dịch chuyển: |
1 – 9000 mm/min |
| Độ phân giải phần mềm: |
0,0001mm (0,1µm) |
| Độ phân giải cơ khí: |
step resolution: Software selectable: 1 mil, ½ mil, ¼ mil (= 6.35 Mikrometer) |
| Đường kính tool: |
0.1mm – 3,175mm (recommended, bigger tool diameter possible) |
| Độ chính xác vị trí: |
20 ppm (0.002%) over the entire work space: |
| Tốc độ định vị trên trục (max): |
9000/mm/min (=150 mm/s) |
| Tốc độ làm việc trên trục (max): |
9000/mm/min (=150 mm/s), individual setting on a per-tool basis, independent from position speed
|
| Tốc độ khoan: |
5/s (= 18.000 holes/h= 300 holes/min) |
| Yêu cầu: |
Computer |
| Cố định bo mạch: |
kẹp cố định, pin đánh dấu....
Option: bàn hút chân không
|
| |
CCD/MTC/XL |
| Trọng lượng kg |
49 |
| Kích thước mm |
950x950x300 |
| Vùng làm việc mm |
500x600x38 |
| Thay tool |
không |
