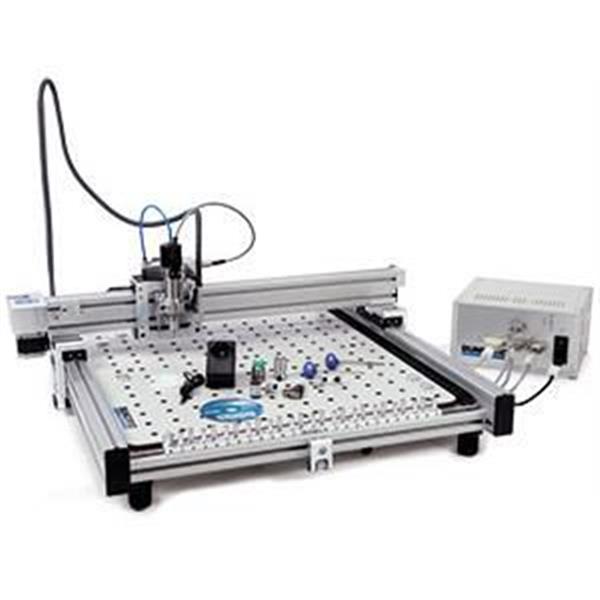

Máy Bungard CCD/ATC/XL là dòng máy cao cấp với chức năng thay dao tự động (ATC).
ATC/XL cũng giống các máy CCD khác cho phép thực hiện gia công trực tiếp từ dữ liệu khoan Excellon / Sieb&Meyer hay dữ liệu HP/GL để sản xuất PCB (khoan, cắt, cắt biên dạng, phay) hoặc cắt và khắc trên các chất liệu nhựa, nhôm, kim loại.
Máy CCD/ATC/XL khác với CCD/MTC/XL bởi có 25 vị trí thay dao tự động. Vùng làm việc giống nhau.
So với máy CCD/ATC, máy XL có vùng làm việc lớn hơn (500x600mm so với 495x325mm của CCD/ATC) và số vị trí thay dao tự động (25 so với 15) .
MáyATC lý tưởng cho việc sản xuất PCB lớn, phức tạp với nhiều lỗ khoan và dùng cho các ứng dụng đặc biệt khác.
Thông số kỹ thuật:
| Nguồn cấp: |
110-240 V, 50-60 Hz + vacuum cleaner (1500W) |
| Tốc độ trục: |
30.000 – 63.000 |
| Tốc độ dịch chuyển: |
1 – 9000 mm/min |
| Độ phân giải phần mềm: |
0,0001mm (0,1µm) |
| Độ phân giải cơ khí: |
step resolution: Software selectable: 1 mil, ½ mil, ¼ mil (= 6.35 Mikrometer) |
| Đường kính tool: |
0.1mm – 3,175mm (recommended, bigger tool diameter possible) |
| Độ chính xác vị trí: |
20 ppm (0.002%) over the entire work space: |
| Tốc độ định vị trên trục (max): |
9000/mm/min (=150 mm/s) |
| Tốc độ làm việc trên trục (max): |
9000/mm/min (=150 mm/s), individual setting on a per-tool basis, independent from position speed
|
| Tốc độ khoan: |
5/s (= 18.000 holes/h= 300 holes/min) |
| Yêu cầu: |
Computer |
| Cố định bo mạch: |
kẹp cố định, pin đánh dấu
Option: bàn hút chân không
|
| |
CCD/ATC/XL |
| Trọng lượng kg |
49 |
| Kích thước mm |
950x950x300 |
| Vùng làm việc mm |
500x600x38 |
| Thay tool |
25
|
