Hệ thống kiểm tra X-ray để bàn chất lượng nhất

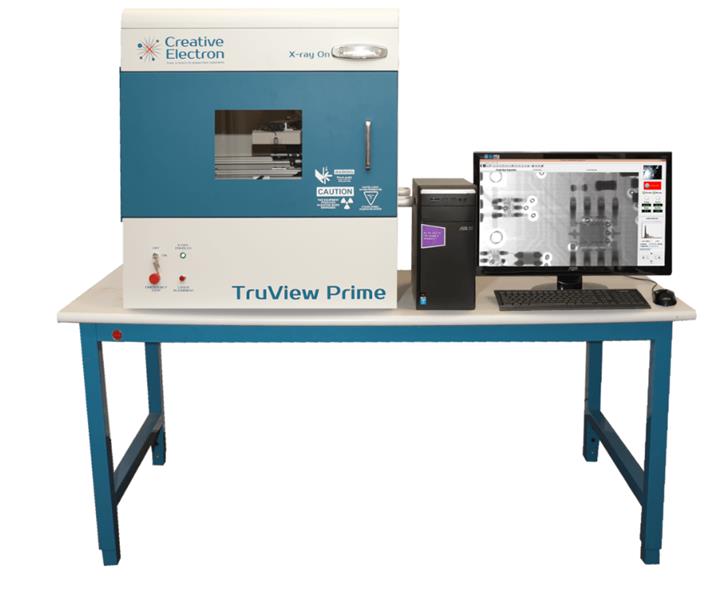

Hệ thống kiểm tra X-ray TruView™ Prime là hệ thống chụp X-quang cơ giới hóa hoàn toàn, đượcphát triển để đáp ứng những yêu cầu nghiêm ngặt trong phân tích chất bán dẫn, kiểm tra QFN và BGA, kiểm tra lắp rắp điện tử và chất lượng chung. Hệ thống TruView™ Prime là ứng dụng riêng dành cho các vật mẫu có kích thước 12”x12”.
Hệ thống để bàn và vô cùng chất lượng
Trong nhiều năm, các đội kỹ thuật đã phải khó khăn chọn lựa giữa một hệ thông kiểm tra x-ray lớn, cho ra chất lượng hình ảnh tốt với một hệ thống x-quang để bàn nhưng với chất lượng hình ảnh thấp. TruView™ Prime đã phá vỡ những mô hình đó với cấu tạo để bàn nhưng đem đến chất lượng hình ảnh vượt trội. TruView™ Prime có thể được cấu tạo như một hệ thống kiểm tra x-quang thông thường, được sử dụng trong việc kiểm tra mạch PCB (BGA và QFN), hoặc cũng có thể được cấu tạo với chế độ phóng đại cao, lý tưởng cho việc phân tích chất bán dẫn.
Dễ dàng sử dụng
Áp dụng theo nguyên lý “cắm là chạy”, TruView™ Prime có thể đươc cài đặt, sử dụng và vận hành rất dễ dàng mà không cần qua đào tạo bài bản. Khác với các loại máy khác của TruView™, TruView™ Prime không có chức năng tự động nhằm giảm thiểu tính phức tạp và cho phép kiểm tra các vật mẫu một cách dễ dàng. TruView™ Prime còn có thể đươc sử dụng song song với TruView™ Elite hoặc TruView™ Number Series. Khi ấy, TruView™ Prime sẽ kiểm tra trước vật mẫu, sau đó những chiếc máy tự động và to lớn hơn sẽ kiểm tra trực tuyến. Để biết thêm chi tiết về sản phẩm, vui lòng liên hệ với chúng tôi để được tư vấn thêm.
TruView™ Prime đươc trang bị một giao diện dễ dàng truy cập, được hỗ trợ bởi nền tảng phần mềm TruView™ 5, bao gồm hệ thống kiểm tra BGA đã từng đoạt giải sáng chế. BGA là một công cụ kiểm tra tự động dùng để phân tích BGA và QFN. Hệ thống này giúp ta hình dung ra những quả bóng trong không gian 3 chiều, tính toán tự động các khoảng trống, các tiêu chí đánh giá được lập trình, các lát cắt bóng ngang và dọc, và tự động báo cáo một cách đây đủ thông qua dạng thức HTML. TruView™ Prime còn giúp bạn quét mã vạch, hỗ trợ việc đưa thông tin vào báo cáo Kiểm tra BGA một cách dễ dàng và chính xác.
TruView Prime Video
TruView™ Prime S
TruView™ Prime S là một cấu hình đặc biệt của TruView™ Prime tiêu chuẩn. TruView™ Prime S có một tấm cảm biến lớn – kích thước lên tới 17”x17” – được thiết kế ngay bên dưới nguồn x-ray của buồng máy. Cấu hình này được áp dụng vào những ứng dụng cần tầm chiếu rộng như kiểm tra hạt giống, đếm linh kiện, thành phần, phát hiện hàng giả, pháp y, NDT, chụp ảnh động vật, và các ứng dụng khác.
Để chọn được cấu hình tốt nhất, phù hợp với nhu cầu ứng dụng, hãy tính toán kích cỡ vật mẫu và mức độ chi tiết mà bạn cần kiểm tra.Hãy liên lạc với chúng tôi để đươc giúp đỡ tận tình.
TruView™ Prime S Video
TruView™ Prime: một khuôn mẫu, ba cách cấu tạo
TruView™ Prime A
Đây là cấu trúc phổ biến nhất của chúng tôi, cho phép bạn đưa vào và lấy ra vật mẫu thông qua cửa trước của hệ thống. Sau khi được đưa vào, các vật mâu sẽ được kiểm bằng hệ thống kiểm duyệt theo lô tự động.
TruView™ Prime R
Hệ thống 2 thước cuốn trong TruView™ Fusion R là rất cần thiết trong việc tự động phát hiện các bộ phận giả có trong cuộn băng hay thước cuộn. Nếu được kết hợp với TruView™ ICARUS, hệ thống tia x-ray này sẽ mang đến giải pháp giảm nhẹ giả mạo tốt nhất trong thị trường hiện nay.
TruView™ Prime S
Đếm linh kiện, kiểm tra hạt giống và ứng dụng NDT thường yêu cầu tầm chiếu rộng. TruView™ Fusion S được thiết kế nguồn chiếu ở phía trên và một máy dò phẳng lớn phía dưới, do đó vật mẫu của bạn sẽ nằm ngay trên mặt bộ cảm biến để đạt được mức độ phóng đại tiếp xúc – và những hình ảnh sắc nét.
Chi tiết kỹ thuật
Điện áp nguồn X-quang: 80kV, 90kV hoặc 130kV
Máy chụp X-quang: 3”x4” hoặc 4”x6” 14-bit flat panel
Thao tác mẫu: cơ giới hóa và kiểm soát bằng bảng điều khiển hoặc cần điều khiển. Có thể lực chọn xoay mẫu và độ nghiêng máy chụp
Kích thước hệ thống: 31”x31”x35” (không bao gồm xe đẩy và 2 thước cuộn)
Diện tích mẫu hiển thị tối đa: 12”x12”
Độ phóng đại: biến thiên, lên tới 500X
Phần mềm đi kèm: TruView™ 6 Software
Máy tính đi kèm: PC với Window OS, có thể kết nối mạng
Các chọn lựa: xe đẩy, độ nghiêng (để có tầm nhìn chếch), xoay mẫu
Độ an toàn: Đạt chuẩn FDA và chứng nhận CE. Máy được bảo vệ với nhiều khóa liên động, công tắc khởi động có khóa, công tắc dừng khẩn cấp. Được chứng nhận vận hành toàn cầu
