Một chiếc máy – một lời giải pháp

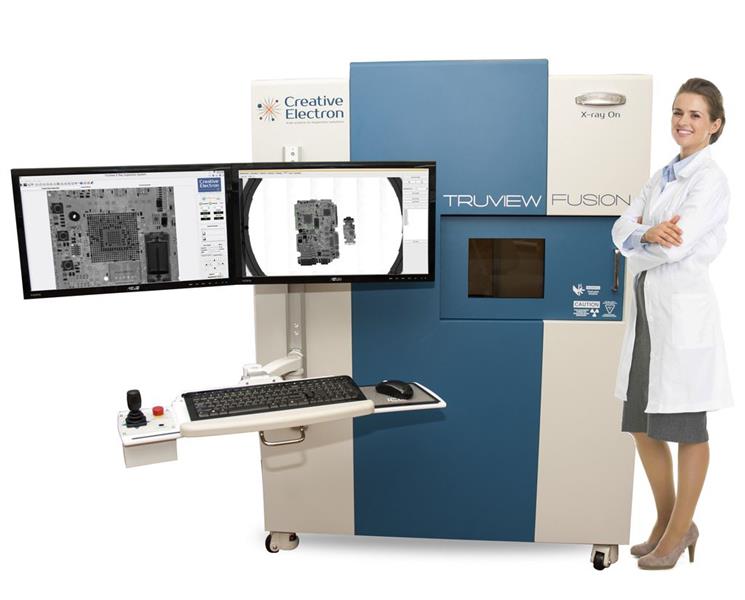

Chất lượng các sản phẩm của chúng tôi chính là chìa khóa quan trọng cho sự thành công của bạn. Máy kiểm tra X-Ray TruView™ Fusion cho phép nhìn thấy bên trong các sản phẩm mà không phải gây hư hại, đem đến những hiểu biết chưa từng có về quá trình sản xuất. Nếu bạn đang muốn tìm một hệ thống chụp X-quang để kiểm tra các dụng cụ y tế, bảng mạch in, linh kiện điện tử và máy móc thì TruView™ Fusion X-ray chính là giải pháp mà bạn đang cần.
Hướng dẫn chọn sản phẩm
TruView™ Fusion X-Ray có thể được thiết kế theo 6 cấu trúc khác nhau, phù hợp với các mức giá và yêu cầu vận hành
TruView™ Fusion A: Tháo/lắp vật mẫu sử dụng cửa trượt trước của hệ thống
TruView™ Fusion B: Tháo/lắp vật mẫu sử dụng cửa một chiều của hệ thống qua đường băng chuyền
TruView™ Fusion C: Lắp vật mẫu sử dụng cửa bên trái của hệ thống và tháo vật mẫu sử rụng cửa bên phải qua đường băng chuyền
TruView™ Fusion S: Cảm biến tầm nhìn rộng, lên đến 17”x17”
TruView™ Fusion R: Hệ thống kiểm tra 2 thước cuốn
TruView™ Fusion X: Khuôn kiểm tra lớn cho những bảng có kích thước lên tới 48”x20
TruView™ Fusion: Một khuôn mẫu, sáu cấu trúc
TruView™ Fusion A:
Đây là cấu trúc phổ biến nhất của chúng tôi, cho phép bạn đưa vào và lấy ra vật mẫu thông qua cửa trước của hệ thống. Sau khi được đưa vào, các vật mâu sẽ được kiểm bằng hệ thống kiểm duyệt theo lô tự động.
TruView™ Fusion B
Là một lựa chọn rất phổ biến để ứng dụng kiểm tra theo lô (Vd: các thiết bị y tế, máy móc tự động, NDT), TruView™ Fusion B nhập và xuất vật mẫu tự động bằng băng chuyền tích hợp. Các tiêu chí đánh giá có thể được lập trình.
TruView™ Fusion C
Hệ thống 2 thước cuốn trong TruView™ Fusion R là rất cần thiết trong việc tự động phát hiện các bộ phận giả có trong cuộn băng hay thước cuộn. Nếu được kết hợp với TruView™ ICARUS, hệ thống tia x-ray này sẽ mang đến giải pháp giảm nhẹ giả mạo tốt nhất trong thị trường hiện nay.
TruView™ Fusion R
Nhu cầu thông lượng nhanh hơn được đáp ứng bằng cấu trúc TruView™ Fusion C khi cho phép vật mẫu của bạn đi qua hệ thống tia x-quang bằng băng chuyền tích hợp. Với ý tưởng kiểm tra theo lô, hệ thống này được sử dụng rộng rãi trong ứng dụng NDT và PCB.
TruView™ Fusion S
Đếm linh kiện, kiểm tra hạt giống và ứng dụng NDT thường yêu cầu tầm chiếu rộng. TruView™ Fusion S được thiết kế nguồn chiếu ở phía trên và một máy dò phẳng lớn phía dưới, do đó vật mẫu của bạn sẽ nằm ngay trên mặt bộ cảm biến để đạt được mức độ phóng đại tiếp xúc – và những hình ảnh sắc nét.
TruView™ Fusion X
Đối với những bảng mạch siêu lớn thì ta cần có một khoang kiểm tra siêu rộng. TruView™ Fusion X đã mở rộng toàn bộ khoang kiểm tra của TruView™ Fusion lên đến 20”x48”. Để kiểm tra mặt sau các bảng mạch in lớn và đèn LED panel thì đây chính là giải pháp tốt nhất trên thị trường hiện nay.
Chi tiết kỹ thuật
Điện áp nguồn X-quang: biến thiên, có thể lên tới 80kV, 90kV, 130kV hoặc 150kV
Máy chụp X-quang: 3”x4” hoặc 4”x6” digital flat panel | 12”x10” hoặc 17”x17” (loại S) digital flat panel
Thao tác mẫu: X,Y,Z tự động hoàn toàn và cảm biến góc nghiêng x-quang, chuyển động quay mẫu và quay tròn
Kích thước hệ thống (rộng x dài x cao): 48”x36”x65” hoặc 84”x36”x65” (loại X)
Khu vực mẫu hiển thị lớn nhất: 20”x20” hoặc 20”x48” (loại X)
Độ phóng đại: biến thiên, lên tới 1000X
Phần mềm đi kèm: TruView 6 Software. Truy cập TruView App Store để xem các ứng dụng có sẵn
Máy tính đi kèm: PC với Windows OS, có thể kết nối mạng
Độ an toàn: Máy được bảo vệ với nhiều khóa liên động, công tắc khởi động có khóa, công tắc dừng khẩn cấp. Được chứng nhận vận hành toàn cầu
TruView™ Fusion Brochure
Download the TruView™ Fusion X-Ray Inspection System product details and technical specifications.
