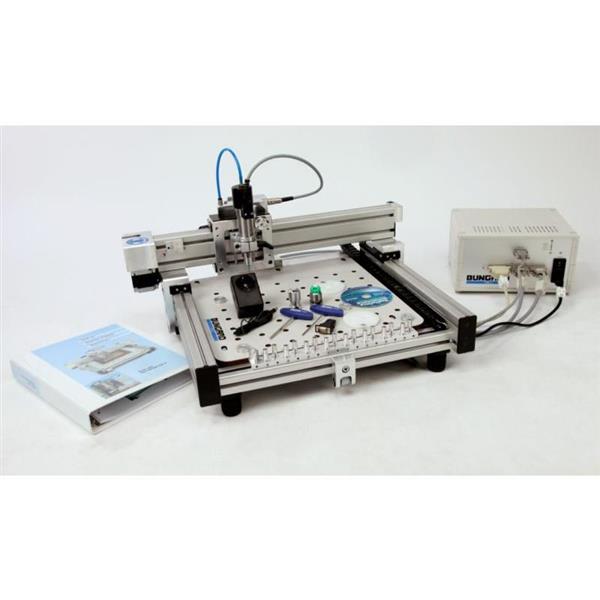

Máy khoan phay Bungard CCD/2/ATC là hệ thống máy làm PCB với chức năng thay dao tự động. CCD/2/ATC khác với dòng máy CCD/ATC bởi khổ làm việc nhỏ bằng 1/2 là (325 x 210mm).
Dòng máy CCD/2/ATC lý tưởng cho người sử dụng, người không có đủ không gian để chạy máy ATC.
Thông số kỹ thuật:
| Nguồn cấp: |
110-240 V, 50-60 Hz + vacuum cleaner (1500W) |
| Tốc độ trục : |
30.000 – 63.000 |
| Tốc độ di chuyển: |
1 – 9000 mm/min |
| Độ phân giải phần mềm: |
0,0001mm (0,1µm) |
| Độ phân giải cơ khí: |
độ phân giải bước: lựa chọn trên phần mềm: 1 mil, ½ mil, ¼ mil (= 6.35 Mikrometer) |
| Đường kính tool "dao": |
0.1mm – 3,175mm (được khuyên dùng, hỗ trợ đường kính tool lớn hơn) |
| Độ chính xác vị trí: |
20 ppm (0.002%) over the entire work space: |
| Tốc độ định vị theo trục (max) : |
9000/mm/min (=150 mm/s) |
| Tốc độ làm việc theo trục (max): |
9000/mm/min (=150 mm/s), individual setting on a per-tool basis, independent from position speed
|
| Tốc độ khoan: |
5/s (= 18.000 holes/h= 300 holes/min) |
| Yêu cầu: |
Máy tính |
| Cố định bo mạch: |
kẹp cố định, pin đánh dấu...
Option: bàn hút chân không
|
| |
CCD/2/ATC |
| Trọng lượng kg |
30 |
| Kích thước mm |
700x550x300 |
| Vùng làm việc mm |
270x325x38 |
| Thay tool |
16 |
