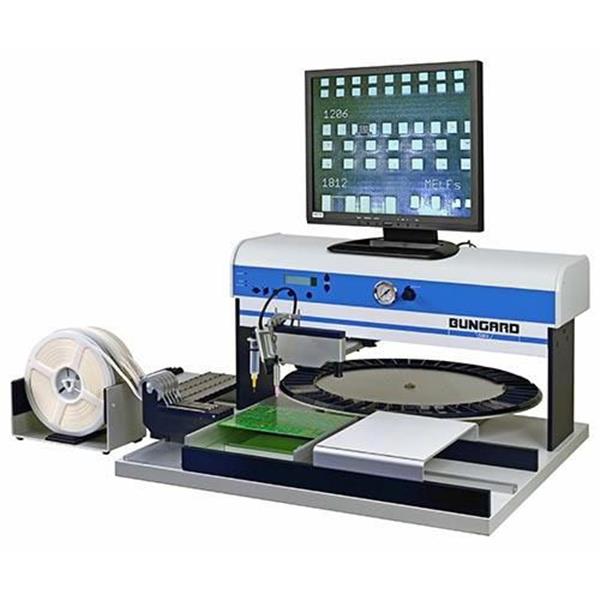

SMT3000 là chiếc máy chuyên dụng dành cho quy trình sản xuất prototypes và linh kiện điện tử. Đầu lắp đặt đã được cấp bằng sáng chế, cho phép việc xử lý linh kiện SMD trở nên dễ dàng. Hệ thống mô đun có thể được định dạng cho mọi mục đích sử dụng. SMT3000 có khả năng thực hiện hoàn chỉnh toàn bộ quá trình, bắt đầu bằng việc pha chế kem hàn hoặc phết keo để gắn kết các phần linh kiện khác nhau.
Thiết kế tối ưu
Thanh dẫn đầu lắp ráp hoạt động vô cùng êm ái, trôi chảy, giúp lắp đặt linh kiện SMDs một cách chính xác. Máy hút sẽ tự động bật khi ống pipet tiếp xúc với các linh kiện, và tự động tắt khi đặt linh kiện. Tái kích hoạt máy hút có thể được điều chỉnh, giúp làm giảm hoặc đẩy nhanh quá trình gắp linh kiện, đặc biệt đối với giá đựng hàng rời và lắp ráp Melfs.
Đầu tra kem hàn tích hợp
Bộ máy điều khiển được trang bị một hệ thống pha chế đơn giản có áp lực thời gian, sẽ tự động bật ngay khi kim pha chế tiếp xúc với PCB. Ống tiêm thẳng đứng đảm bảo kim pha chế sẽ không bị trơn tuột khi tiếp xúc PCB. Có ba mức thời gian pha chế khác nhau dành cho các loại lớp đệm có kích cỡ khác nhau, có thể tùy chọn ngay trên bảng chọn. Từng khoảng thời gian có thể được thiết lập sẵn như yêu cầu. Ngoài kem hàn và hồ dán, các loại chất lỏng khác cũng có thể được pha chế.
|
|
 |
Camera cố định
Bạn có thể theo dõi toàn bộ quá trình lắp đặt nhờ một chiếc máy quay nhỏ được gắn ngay trên đầu bộ phận lắp ráp, ngoài ra có thể phóng to hình ảnh trên màn hình máy tính.
|
 |
Bộ khoá trục X/Y
Thiết bị khóa X/Y đảm bảo độ chính xác của quá trình lắp rắp. Chuyển động của mỗi trục có thể được khóa. Một chức năng tự động có thể khóa các trục X và Y một cách riêng biệt khi các linh kiện được hạ xuống hoặc khi đặt một điểm pha chế. Chức năng này giúp việc lắp đặt Melfs trở nên dễ dàng.
|
Đầu hút phát sáng
Có thể tùy chọn đèn LED ở khu vực lắp đặt. Những chiếc đèn được gắn ở 2 bên đầu ống kim, có thể chiếu sáng ổn định và liên tục dưới đầu bộ phận lắp ráp. Việc tích hợp đèn chiếu với chế độ điều khiển của máy cho phép trình đơn được định tuyến kích hoạt – phụ thuộc vào việc ứng dụng.
|
 |
Giá đỡ PCB
Tất cả các loại máy điều khiển đều được trang bị giá đỡ bảng mạch phổ dụng, phù hợp với những bảng mạch một mặt và hai mặt. Giá đỡ co dãn có thể được điều chỉnh và giữ cho bảng mạch cố định, kể cả với những bảng mạch có kích thước lớn. Những giá đỡ theo yêu cầu của khách hàng có thể được điều chỉnh hoặc thực hiện ngay tại nhà máy của chúng tôi.
|
 |
Component feeder
Hệ thống cho phép cung cấp các linh kiện theo băng truyền và các linh kiện rời.
 |
Khay linh kiện
Băng chuyền thủ công chóng tĩnh điện với 45 ngăn đựng cung cấp các linh kiện rời một cách thuận tiện
|
|
Tapefeeder
Bộ cung cấp này có thể xử lý từng dải băng linh kiện. Từng bộ phận có thể được nhặt trực tiếp từ băng chuyền mà không cần phải chắt lọc sang giá đựng hàng rời.
|
 |
Labor-tape feeder
Bộ cung cấp băng chuyền giúp cung cấp một số lượng lớn những linh kiện tiêu chuyển. Khi loại bỏ băng che, băng chuyền sẽ tự động cung cấp và những linh kiện chuẩn bị được lắp đặt sẽ xuất hiện.
|
 |
Giá đựng rời
Giá đựng hàng rời đã được cấp bằng sáng chế, cung cấp điện trở, điện dung và ICs từ những giá đựng nhỏ cho máy.
|
Thông số kỹ thuật
|
Tốc độ
|
300-600 SMDs/hour
|
|
Kích thước (LxWxH):
|
600 mm x 600 mm x 345 mm
|
|
Kích thước. max (LxWxH):
|
600 mm x 1100 mm x 345 mm
|
|
Max. PCB size:
|
440 mm x 245 mm
|
|
Vùng lắp ráp. max:
|
350 mm x 245 mm
|
|
Chiều dầy PCB:
|
0,5 mm bis ~ 4 mm
|
|
Chiều cao gá đõ PCB:
|
min. 39 mm, max. 50 mm
|
|
Hỗ trợ linh kiện:
|
Chip 0201 bis QFP 0,65 mm pitch
|
|
Chiều cao linh kiện. max:
|
approx. 16 mm
|
|
Chiều cao đầu gắp :
|
max. 26 mm
|
|
Xoay linh kiện :
|
0-360°
|
|
Trọng lượng máy:
|
approx. 23 kg
|
|
Nguồn cấp:
|
100- 230 V AC, automatical |
|
Dòng vào:
|
max. 50 VA
|
|
(Với hệ thống có dispensing):
|
Môi trường sạch, máy nén khí, max. 4 bar,
1,5 l/min, ống khí iØ 4mm, oØ 6mm
|
