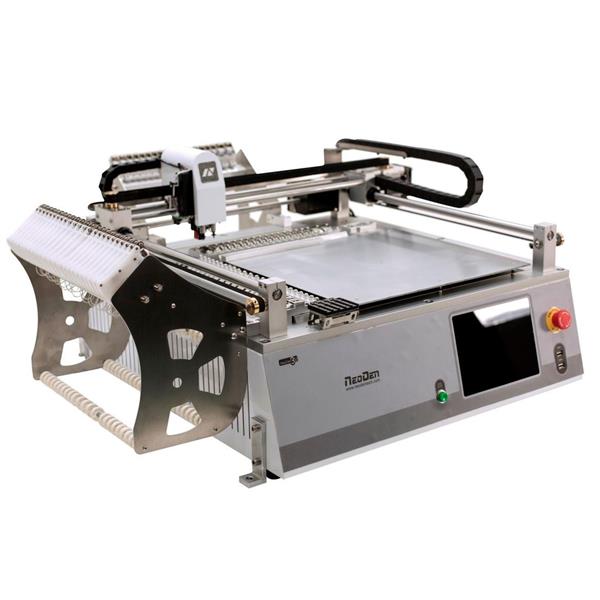

Thông số kỹ thuật máy gắp đặt linh kiện NeoDen 3V
Thông tin chung
NeoDen3V là phiên bản nâng cấp của dòng máy TM245P series.
Máy có 2 đầu hút, 46 khe feeder, hệ thống vision, hệ thống đặt PCB linh hoạt, là dòng máy phù hợp cho chế thử, sản xuất vừa và nhỏ với chi phí đầu tư và sản xuất rất hợp lý.
Đặc điểm

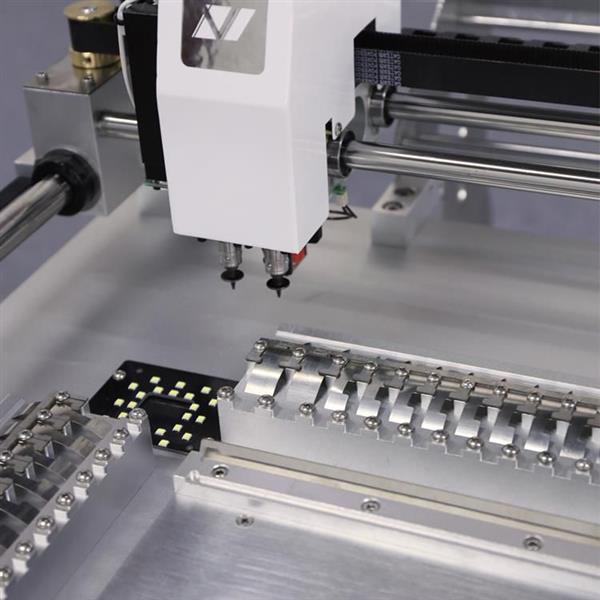

2 đầu hút, hệ thống vision
2 đầu hút linh kiện chính xác, xoay ±180°
đáp ứng cho dải rộng các loại linh kiện khác nhau.

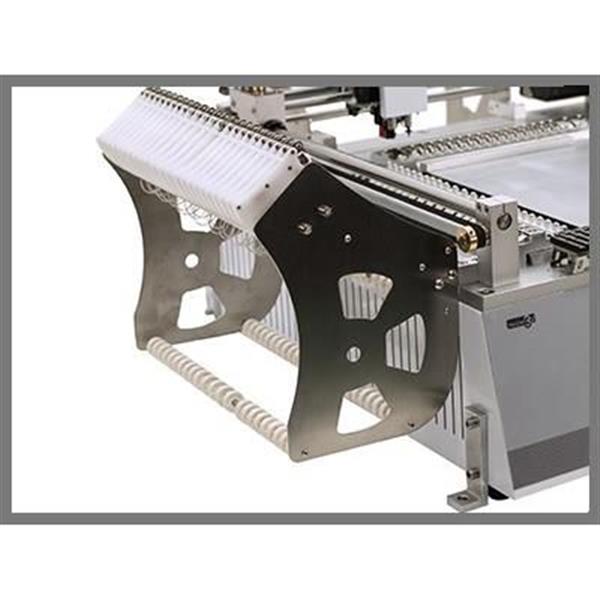

Bằng sáng chế Peel box.
Bộ truyền động điện, từ được cấp bằng sáng chế.
Không cần phải bóc nilon bọc bằng tay sẽ giúp bạn tiết kiệm rất nhiều thời gian.
Vị trí đặt PCB linh hoạt
Với việc sử dụng các pin đỡ PCB, ban có thể đặt PCB rất linh hoạt trên máy.
Bộ điều khiển tích hợp
Tích hợp bộ điều khiển giúp dễ dàng vận hành, bảo dưỡng, sửa chữa.
Thông số kỹ thuật
|
Model
|
NeoDen3V(Standard)
|
NeoDen3V(Advanced)
|
|
Số đầu hút
|
2
|
2
|
|
Căn linh kiện
|
Vision
|
Vision
|
|
Xoay
|
±180°
|
±180°
|
|
Tốc độ đặt linh kiện
|
5000CPH(without vision)；3500CPH(with vision)
|
5000CPH(without vision)；3500CPH(with vision)
|
|

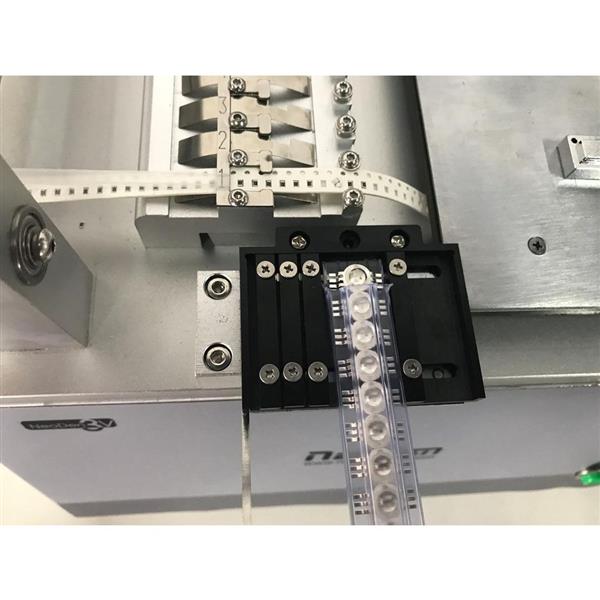

Feeder
|
Tape feeder:24(all 8mm)
|
Tape feeder:44(all 8mm)
|
|
Vibration feeder: 0~5
|
Vibration feeder: 0~5
|
|
Tray feeder: 5~10
(Customization supported)
|
Tray feeder: 5~10
(Customization supported)
|
|
Kích thước bo mạch
|
Maximum:320*420mm
|
Maximum:320*390mm
|
|
Dải linh kiện hỗ trợ
|
Smallest components:0402
|
Smallest components:0402
|
|
Largest components:TQFP144
|
Largest components:TQFP144
|
|
Max height:5mm
|
Max height:5mm
|
|
Số bơm
|
3
|
3
|
|
Độ chính xác
|
±0.02mm
|
±0.02mm
|
|
Hệ điều hành
|
WindowsXP-NOVA
|
WindowsXP-NOVA
|
|
Công suất
|
160~200W
|
160~200W
|
|
Nguồn cấp
|
110V/220V
|
110V/220V
|
|
Kích thước máy
|
820(L)*650(W)*410(H)mm
|
820(L)*680(W)*410(H)mm
|
|
Kích thước đóng gói
|
1001(L)*961(W)*568(H)mm
|
1001(L)*961(W)*568(H)mm
|
|
Trọng lượng tịnh
|
55kg
|
60kg
|
Hệ thống mẫu:
1.
Máy quét kem hàn PM3040 + Máy gắp đặt linh kiện NeoDen3V + Lò hàn T5s.
Tốc độ: ~3000cph, 02 lựa chọn nguồn cấp 220V/380V
.png)
2.
PM3040 + NeoDen3V + NeoDen3V + T5s
Tốc độ: ~6000cph, nguồn cấp lựa chọn: 220V/380V
.png)
