Máy gắp đặt linh kiện TM220A đã ngừng sản xuất và thay bằng model NeoDen 3V (click link)
Thông tin chung

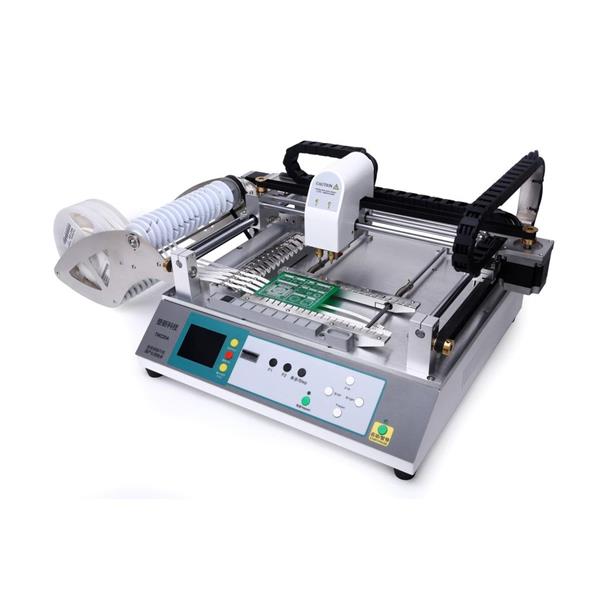

TM220A là thế hệ máy gắp đặt linh kiện để bàn đầu tiên của NeoDen. Máy có 2 đầu hút, 16 khe feeders, tiêu điểm laser và hệ thống định vị PCB linh hoạt.phù hợp với mục đích sử dụng cá nhân, các phòng Lab, các đơn vị sản xuất nhỏ và vừa. Đây là dòng máy nổi tiếng bởi dễ sử dụng, ổn định, giá thành cạnh tranh. Là sự lựa chọn tối ưu cho những cá nhân muốn bắt đầu tham gia lĩnh vực SMT với kinh phí giới hạn nhưng mong muốn một hệ thống ổn định, đáng tin cậy.
Một số điểm chính
1) Định vị laser giúp dễ dàng lập trình.
2) Phát hiện chân không, tự động xử lý khi có sai lệch

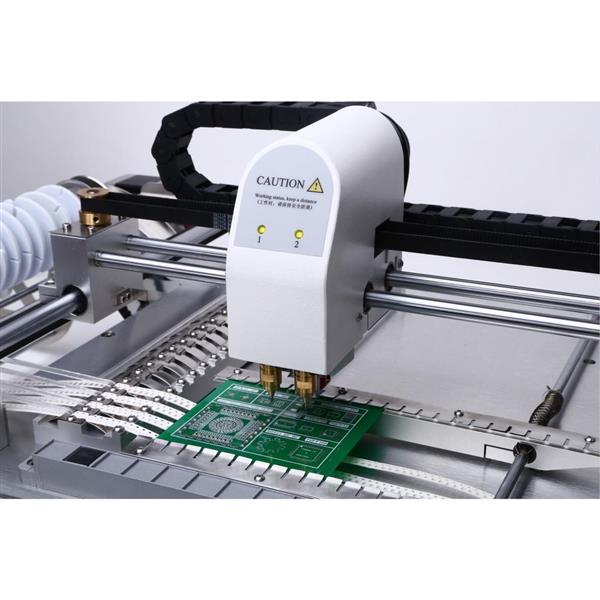

3) Đầu hút kép tăng năng suất có khả năng hoạt động 360 độ
4) Giảm ồn, hệ thống bơm kép được tích hợp ( giảm chi phí setup, không cần thêm bơm ngoài)
5) Thẻ nhớ tiêu chuẩn 8G SD, lưu trữ file CSV

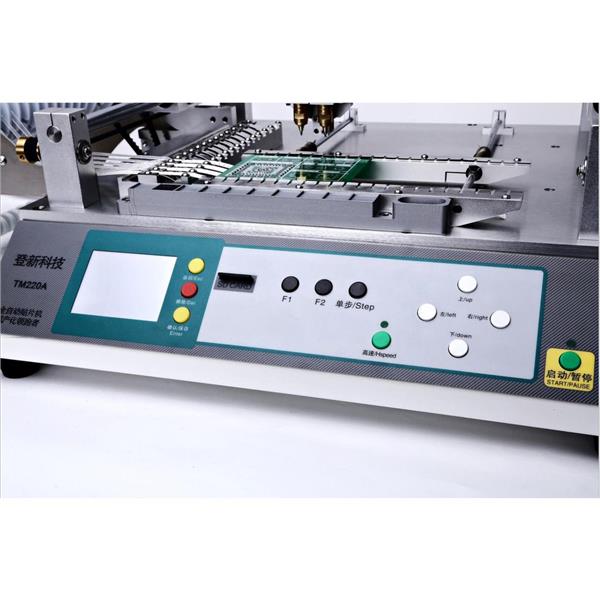

6) Màn hình LCD cảm ứng, dễ dàng lập trình điều khiển.(Chinese/English)

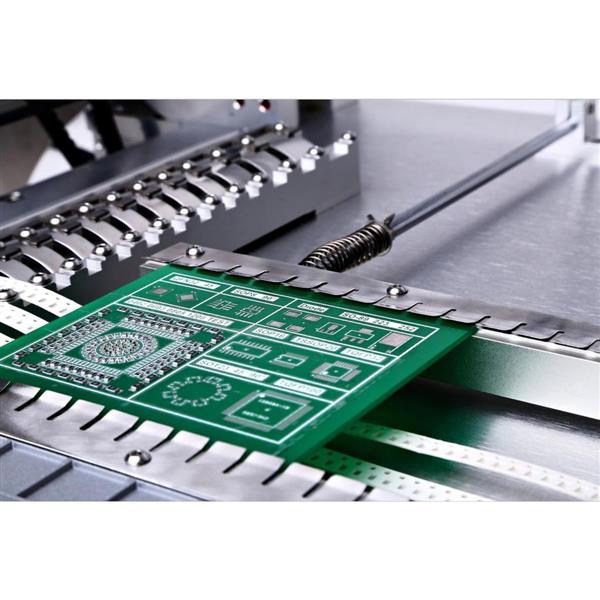

7) Tích hợp feeder tự động (tiết kiện chi phí mua feeder) tự động tách màng nylon
8) Làm việc với 4 kiểu đầu hút chính xác cao.
9) Thiết kế tối ưu cho hoạt động
10) Hỗ trợ kiểu linh kiện 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (3528, 5050
etc.), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252 and IC components (IC size under 16*16mm, PIN foot less than 100, fine-pitch above 0.5mm, the height of component less than 3mm) with required precision.
11) Không có hệ thống vision, tiêu điểm laser dùng để định vị cho dòng máy TM220A
12) Phần mềm điều khiển hoạt động tích hợp sẵn. Dễ dàng lập trình, không cần sơ đồ mạch PCB, với sự hỗ trợ của tiêu điểm laser nên không cần thêm một PC hỗ trợ.
13) Dễ dàng lập trình, khoảng 5 phút tùy từng thiết kế. Có thể chạy trực tiếp từ thẻ SD.
14) Đóng gói tiêu chuẩn, đảm bảo an toàn trong quá trình vận chuyển.
15) Trọng lượng nhẹ, cài đặt đơn giản.
16) Công suất ~100W: tiết kiệm năng lượng
Thông số kỹ thuật
|
Model
|
TM220A
|
|
Kiểu máy
|
Single gantry with 2 heads
|
|
Định vị
|
Laser Sighted
|
|
Tốc độ
|
3,500CPH
|
|
Feeder
|
Tape feeder:15
|
|
Tray feeder:1
|
|
Dải linh kiện
|
Smallest Size
|
0402(01005 inch)
|
|
Largest Size
|
(Lead Pitch 0.5mm)
|
|
Max Height
|
3.5mm
|
|
Xoay
|
±180°
|
|
Độ chính xác
|
±0.05mm
|
|
Kích thước PCB
|
Maximum
|
220 x 200
|
|
Nguồn cấp
|
110V/220V
|
|
Công suất
|
100W
|
|
Kích thước máy
|
Machine size
|
1010(L)x610(W)x4800(H)
|
|
Trọng lượng
|
45kgs
|
|
Số lượng bơm
|
2
|
Máy và phụ kiện tiêu chuẩn
1) Pick and Place Machine TM220A: 1
2) 4 types of nozzle: Totally 6 (XS—2, S—2, M—1, L—1)
3) 8G SD Card: 1
4) Card reader: 1
5) Nozzle disassembly tool: 1set
6) Nozzle cleaning tool: 1 set
7) Adjustment tool for Nylon Spool Wheel：1
8) User manual: 1
9) Video training course: 1 set
10) PCB Coordinate file transformation tool: 1
Bảo hành
Máy được bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất.
