Thông tin sản phẩm
Giới thiệu

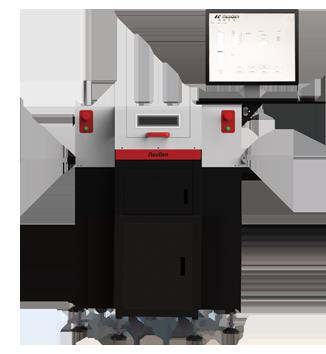

NeoDenL460 là hệ thống gắp đặt linh kiện năng suất cao với hệ thống "flying vision" và được thiết kế chuyên cho mục đích sản xuất LED. Các đặc điểm chính bao gồm: 4 đầu hút kép, hệ thống flying vision, động cơ X,Y nhanh hơn, feeders điện hoàn toàn, tất cả đảm bảo cho một hệ thống ổn định, tốc độ cao tới 15,000 cph. Công suất của máy đáp ứng với các đơn hàng sản xuất lớn.
Đặc điểm chính:
1. Flying vision:
Đảm bảo tốc độ cao hơn và không bị giảm tốc độ khi chuyển vị trí, giám sát linh kiện tới kích thước LQFP80.

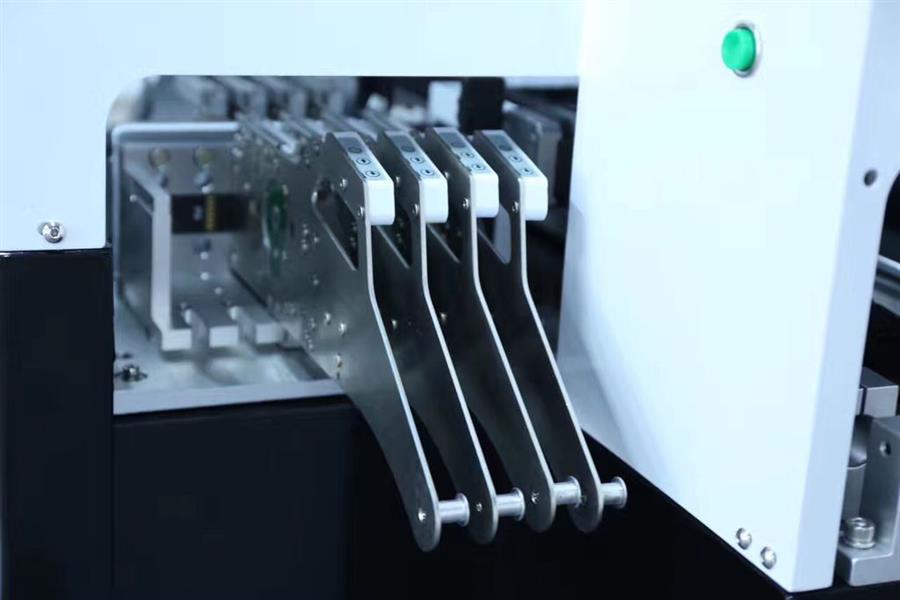

2. Hệ thống 4 đầu hút kép:
Đảm bảo tốc độ 15,000CPH với 4 đầu hút bố trí kép đối xứng.
3. Bộ điều khiển tích hợp
Đảm bảo vận hành ổn định và bảo dưỡng dễ dàng.
4. Feeders điện hoàn toàn.
Với hệ tách băng linh kiện hoàn toàn tự động và chạy điện, đảm bảo độ chính xác cao, giảm thiểu thời gian mắc linh kiện.
4. Hoạt động liên tục

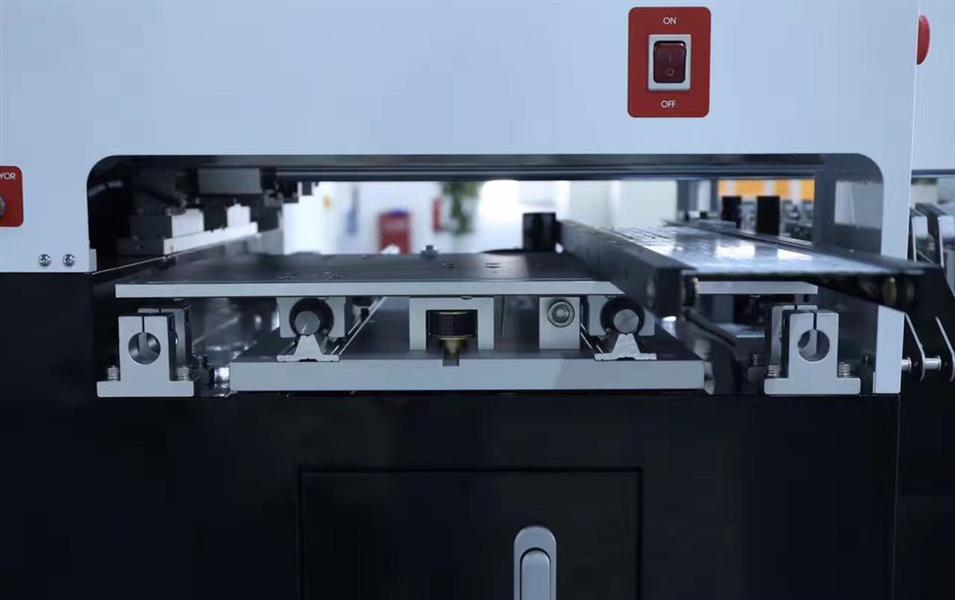

Hệ rails tự động giúp máy L460 ghép với các máy khác như quét kem hàn, lò hàn qua băng tải thành line sản xuất liên tục.
Thông số:
|
Model
|
NeoDenL460
|
|
Kích thước Bo mạch
|
Maximum:380*1200mm
|
|
Chỉnh linh kiện
|
Flying Vision
|
|
Số đầu hút
|
4
|
|
Số feeder
|
12 （all 8mm）
|
|
Tốc độ
|
15000CPH
|
|
Dải linh kiện hỗ trợ
|
Smallest components:0603
|
|
Largest components ：LQFP80 12*12mm(lead pitch 0.5mm)
|
|
Max height:5mm
|
|
Z Axis xoay
|
±180°
|
|
X-Y độ lặp
|
±0.02mm
|
|
Bộ điều khiển chính
|
GUI
|
|
Độ chính xác đặt linh kiện
|
±0.15mm
|
|
Nguồn điện
|
110V/220V
|
|
Công suất
|
245W
|
|
Kích thước máy
|
840(L)*935(W)*635mm(H) Detached package（excluding base, monitors, safe fence）
840(L)*935(W)*1180mm(H) Combined package（including base, safe fence, excluding monitor）
|
|
Kích thước đóng gói
|
1048(L)*1058(W)*800mm(H)（detached package）
1026(L)*1126(W)*1312mm(H) (combine dpackage)
|
|
Trọng lượng tịnh
|
110kg（ excluding monitor,keyboards, mouse and feeder ）
|
|
Trọng lương phủ bì
|
150kg
|
Đóng gói
