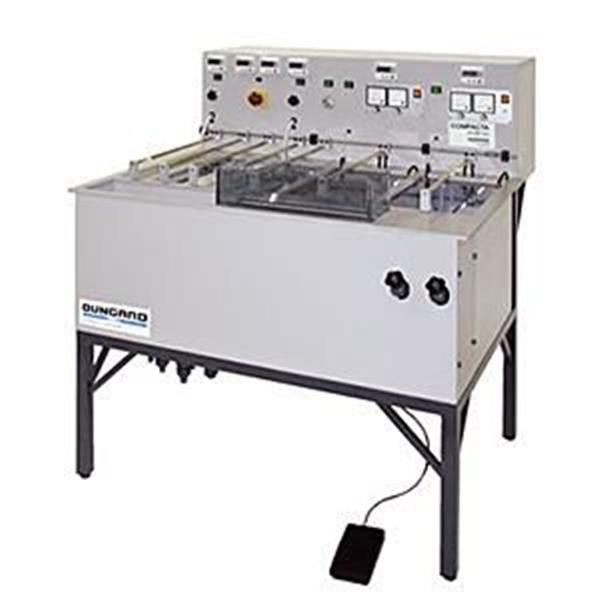

Máy mạ điện phân xuyên lỗ Compacta 40

Một thiết bị mạ điện phân xuyên lỗ chuyên nghiệp dùng trong các phòng lab PCB. Với bể điện phân thứ 2 và tăng kích thước từng bể, máy Compacta 40 có thể mạ độc lập 2 PCB với kích thuwocs lớn nhất 300x400mm cùng một thời điểm. Kích cỡ nhỏ hơn hay lớn hơn luôn sẵn sàng theo yêu cầu riêng biệt. Compacta được sản xuất theo yêu cầu của bạn. Hệ thống làm sạch được tích hợp vào máy. Dòng máy COMPACTA 40 ABC 2xCu được tối ưu để phù hợp với hóa chất ABC cũng được cấp bởi Bungard.

Đặc điểm

Ví dụ chu trình:

• Rửa
• Tiền hoạt hóa
• Hoạt hóa
• Tẩy muối
• Mạ đồng

Thiết bị:

• 5 bể độc lập
• 2 bể mạ đồng
• 1 bể rửa 3 cấp điều chỉnh dòng phun
• 1 bể phun rửa với van điện từ, bàn đạp và điều chỉnh dòng.

Bộ nắn dòng:

• 2 Bộ nắn dòng , 6 V / 80 A , hiển thị dòng áp, cài đặt thông số. Sóng dư < 0.1 % DC

Điều khiển bể:

• 2 Bộ gia nhiệt phủ PTFE/PFA , được điều khiển bởi thiết bị analogue
• 6 bộ thời gian số
• Khí phun vào từng bể mạ đồng
• Bo được điều khiển chuyển động bởi động cơ DC, tốc độ điều chỉnh được

Vật tư / Lựa chọn

• Bộ thời gian số cho từng bể
• Vật tư yêu cầu: Hóa chất, điện cực, bộ gá điện cực và bo mạch

Thông số kỹ thuật
