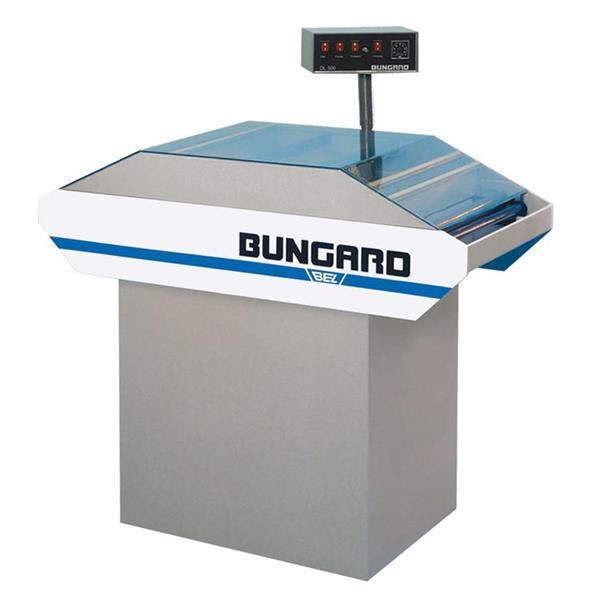

Máy ăn mòn DL 500 là hệ thống ăn mòn dạng băng 2 mặt được tích hơp cả vùng rửa bo. Hệ thống rất dễ dàng bảo dưỡng và hoàn hảo cho một phòng LAB hiện đại. Công suất tối đa của máy lên tới 10 m²/giờ. Được thiết kế với mục đích sử dụng trong phòng lab, có rất nhiều các chức năng khác nhau ( vd. phun hiện hình phim cảm quang hay mặt nạ hàn) và các option khác nữa. Máy cũng được tùy biến theo từng yêu cầu đặc biệt.
|
|
Đặc điểm:
- Bề rộng vùng làm việc 510 mm
- Tốc độ băng tải điều chỉnh 0 - 1.5 m/min.
- PCB được bảo đảm chắc chắn bởi con lăn vận chuyển trên và dưới
- Bơm phun ăn mòn (200 l/phút)
- Ăn mòn 2 mặt với 4 x 14 vòi phun phẳng. Theo các vòi phun đặc biệt với 6 hàng mỗi bên!!
- Điều chỉnh áp lực phun. Như là một option áp lực phun bên trên và bên dưới có thể điều chỉnh độc lập
- Bộ giám sát nhiệt độ số và tự động cắt khi quá nhiệt
- Tích hợp vùng rửa sạch. Lựa chọn van phun điện từ nước sạch hay bể thu hồi xử lý nước thải
- Làm khô bằng việc ép con lăn với khăn hút
- Thân máy vững chắc làm từ PVC và Titanium
- Mái che trong suốt với công tắc bảo vệ
- Đường mạch nhỏ tới 35 µm với đồng 18 µm
- Bộ gia nhiệt 1000W
- Được thiết kế dễ dàng bảo dưỡng, chỉ đơn giản là lau, làm sạch thông thường
- Dễ dàng tháo lắp tận các thành phần bên trong máy mà không cần loại dụng cụ đặc biệt nào.
Máy phù hợp cho tất cả các mục đích ăn mòn. Chúng tôi khuyên dùng với ferric-chloride. Hãy chú ý tới những tính năng đặc biệt của việc ăn mòn ( Please pay attention to the special features of each etchant (kết tủa của muối sunfat và amonium cũng như sự tỏa nhiệt trong quá trình ăn mòn). Muốn khắc trong môi trường kiềm máy phải được thay đổi đôi chút. |
|
|
Thông số kỹ thuật:
- Nguồn cấp: 230 V~, 50 Hz, 1.5 kW
- Kích thước (L x W x H): 120 cm x 67 cm x 129 cm
- Trọng lượng: approx. 100kg
- Độ rộng làm việc: 510 mm
- Thể tích: 55 l
Technical changes without note.
|
 |
Biến thể:
- Biến thể #1 : Máy phun hiện hình
Mays DL 500 có thể được sử dụng như hệ thống phun hiện hình âm bản hay dương bản cũng như mặt nạ hàn mà không cần bất cứ sự điều chỉnh nào. Hệ thống hoạt động đơn giản!
- Biến thể #2 : Spray Etching Machine
biến thể tiêu chuẩn
|
| |
|
 |
- Biến thể #3 : Phun tẩy cảm quang
Máy được gắn thêm bộ lọc phía trước để loại bỏ và tẩy rửa cảm quang hay mặt nạ hàn bằng chất tẩy cảm quang.
|
| |
Tùy chọn:
|
 |
Option #1 : Bể thu hồi nước rửa
Format: 200x600x700 mm (BxHxT).
|
 |
Option #2 : Bể rửa theo băng lăn
a) Format: 450 x 940 x 620 mm (BxHxT)
b) kết hợp với IONEX. Format: 450 x 940 x 620 mm (BxHxT)
|
 |
Option #3 : Bàn kiểm tra
Vùng điều khiển kiểu bàn lăn (không phải kiểu băng). Bàn lăn có thể kết nối giữa hai máy DL 500 ( vd. Hiện hình và ăn mòn), hay giữa DL500 và bộ phận rửa hay như một bàn ra đơn. Format ca. 620x530x50 mm (BxHxT)
|
 |
Option #4 : Line sản xuất
3 máy DL 500 và bộ phận rửa có thể kết nối thành một line sản xuất nhỏ (Hiện hình – Ăn mòn – Tẩy cảm quang - Rửa) được kết hợp với bàn kiểm tra. Các tùy biến khác cũng luôn sẵn sàng theo các yêu cầu riêng.
|
|
|
Option #5 : Hệ thống phun điều chỉnh áp lực riêng
DL 500 Vario với bộ điều chỉnh áp lực phun riêng cho mặt trên và dưới.
Vì lý do vật lý, kết quả ăn mòn giữa mặt trên và mặt dưới có sự khác nhau. Việc điều chỉnh áp lực phun sẽ gải quết được vấn đề này. Ngược lại với các dòng máy ăn mòn của các hãng khác, PCB trong DL 500 được cố định trong suốt quá trình gia công bởi con lăn trên và dưới. Điều này giúp loại bỏ việc PCb bị xê dịch hay nâng lên do áp lực của của vòi phun.
|
|
|
|
 |
Option #6 : Bộ làm mát
Một vài chu trình khi ăn mòn hay các quá trình hóa học khác cần được làm mát khi vận hành. Với mục đích này một bộ làm mát đặc biệt được thiết kế cho DL 500. Bộ làm mát bao gồm bể thu hồi nước làm mát với lõi làm mát cho chất ăn mòn. Với các van điều chỉnh chủ động trong quá trình vận hành.
|
 |
|
| |
Option #7 : Nguồn cấp 3 pha cho máy DL 500
Có thể lựa chọn nguồn cấp cho máy DL 500 là 1 pha hay 3 pha.
|
 |
Option #8 : Bộ lọc
Theo yêu cầu có thể tích hợp máy DL 500 với 1 hoặc 2 bộ lọc 10" để loại bỏ các chất bẩn trong quá trình ăn mòn. Dễ dàng điều chỉnh cữ lọc thông qua các van khóa. Bên hình có thể thấy bộ lọc được kết hợp với bàn ra sản phẩm.
|
|
|
Option # 9 : Bàn ra sản phẩm
|
|
|
|
